產品配置及介紹
1、臭氧發生器技術參數及報價（見下表）
2、環境條件及設計條件
2.1 氣源條件
臭氧發生器使用干燥潔凈空氣源或氧氣氣源（利用環境空氣制成氧氣供臭氧發生器使用）。
2.2 電源條件
380V 50Hz 臭氧發生系統（不含氣源設備）要求負荷10KW
3、臭氧發生器設計和檢驗標準
CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》
GB150 鋼制壓力容器
GB/T 191 包裝儲運圖示標志
GB 3095-1996 環境空氣質量標準
GB 4208 外殼防護等級（IP 代碼）
GB/T 6682-2008 分析實驗室用水規格和試驗方法
GB 7521.1-2005 低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗
成套設備
GB/T 13306 標牌
GB/T13384 機電產品包裝通用技術條件
GB 14050 系統接地的型式及安全技術要求
GB 19517 國家電氣設備安全技術規范
DIN EN60204 設備的電器裝備（一般要求）
DIN EN60034 旋轉電機（測定和操作狀態）
GB4942.1－85 電機外殼防護
CD/T5226.1－1996 工業機械電氣設備第一部分：通用技術條件
4、系統總體說明
1.臭氧發生器由1臺臭氧放電室、1套臭氧專用中頻高壓電源以及控制系統組成。
2.臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣。
3.我公司的臭氧放電室：外電極系不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結搪瓷介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。
4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。
5.電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。
6.臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。
7.發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。
5、臭氧系統機組概況、安裝條件及注意事項
5.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域
5.2、室內有380v/50Hz交流電源。
5.3、環境溫度要求：0℃-33℃
5.4、環境適度要求：≦45％
5.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上
5.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調
6、臭氧發生器報價一覽表：
序號 | 貨物名稱 | 型號/參數 | 數量 | 品牌 | 備注 |
一 | 1KG/H臭氧系統 | 1套 | |||
1.1 | 臭氧電柜室 | 電源控制（單片機，采用CPU實行數字控制，設置自動軟啟動功能） | 1臺 | 外置配套 | |
1.2 | 臭氧放電室 | 1套 | 外置配套 | ||
1.3 | 相應儀器、儀表 | 1套 | 嵌入式 | ||
1.4 | 溫度控制儀 | 1套 | 內置配套 | ||
1.5 | 壓力控制閥 | 1套 | 內置配套 | ||
1.6 | 防回水電磁閥 | 1個 | 內置配套 | ||
二 | 氣源主要設備 | 標配 | 1套 | ||
2.1 | 螺桿空壓機 | 功率：15KW，流量：3.4m3/min | 1臺 | 外置配套 | |
2.2 | 冷凍干燥機 | 30p | 1臺 | 外置配套 | |
2.3 | 吸附干燥機 | 30p | 1臺 | 外置配套 | |
2.4 | 過濾器 | P級、Q級、S級、C級 | 4個 | 外置配套 | |
2.5 | 儲氣罐 | 容積：1.0m3 | 1套 | 外置配套 | |
2.6 | 系統安裝輔件 | 1套 | 配套 |
7、YT-1000G系列臭氧發生器技術參數
產品型號 | QJ-Y1.0 |
臭氧產量（kg/h)(N.T.P) | 1 |
臭氧濃度（mg/L） | 80-120 |
臭氧電耗（KW.h/kg) | 10 |
輸入電源 | AC380V/50HZ/三相 |
工作電壓（KV) | 2-5 |
電源頻率 | ＞3000 |
進氣流量(m3/Min) | ≧2m3/min |
進氣壓力（MPa） | 0.1-0.2 |
進氣溫度(℃) | ≤20 |
氣源露點(℃) | ≤50 |
冷卻水溫度(℃) | ≤25 |
冷卻水進出口（DN） | 20 |
氣源進出口（DN） | 10 |
冷卻水量(M3/h) | 1-1.5 |
工作環境條件 | 環境溫度≤45℃，ＲＨ≤80% |
8、螺桿式空壓機技術參數
型號 | 22A | 容積容量 | 3.4m3/min |
工作壓力 | 8.0bar | 功率 | 22KW |
外形尺寸 | 850*1100*1160mm | 重量 | 580KG |
日期 | / | 出廠 | / |
生產許可證 | / | 機組輸入比功率 | 8.8KW m3/min |
9、儲氣罐
工作壓力 | 0.8Mpa | 設計溫度 | 110 ℃ |
容器總高 | 1594H1 | 容器內徑 | 550Φ |
進氣口 | H2：642 | 出氣口 | H3：1242 |
DN：50 | DN：50 | ||
螺紋式：RP1? | 螺紋式RP1? | ||
安全閥接口 | RP 3/4 | 排污閥接口 | R 1/2 |
10、過濾器（HMR22S）
處理量 | 3.8Nm3/min | 外形尺寸 | 400*140mm |
接口尺寸 | 1? | 重量 | 5KG |
11、冷凍式干燥機
型號 | 30P | 使用壓力 | 10KG/CM |
入口溫度 | 50-80℃ | 處理風量 | 3.8M3/MIN |
壓力露點 | 1.7℃ | 環境溫度 | 45℃ |
運行電流 | 3.5A | 電流 | 220V 50HZ |
冷媒R | 22 | 制造編號 | / |
12、無熱再生吸附干燥機30p技術參數
30P | 參數 | 備注 |
空氣流量 | 3.5m3/h | |
壓力露點 | -20%-40%℃ | |
功率 | 0.75KW | |
電源 | 220V 50HZ | |
工作壓力 | 0.4-0.7Mpa | |
系統壓差 | 0.5-0.7Mpa | |
控制方式 | 數碼編程 | |
重量 | 90kg | |
進氣溫度 | ≦45℃ | |
噪音 | ≦80dB | |
使用壽命 | ≧9500小時 | |
尺寸 | 750*420*1800mm | |
吸附式 | 氧化鋁式分子篩 | |
工作方式 | 雙塔交替工作 | |
再生氣耗量 | 12%-15% | |
再生方式 | 無熱再生 |
13、交貨期：25-30個工作日
14、售后服務
1．設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
2．操作、維修人員的培訓
免費安排業主方操作、維護人員培訓，達到：
①操作人員能熟練操作設備；
②維修人員需掌握設備的日常維護和維修工作。
3．用戶走訪
在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。
4．故障排除
①接到用戶設備出現故障的信息后，當日給用戶明確答復；
5．其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
6．質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命為10年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
D、因操作不當導致機器出故障。

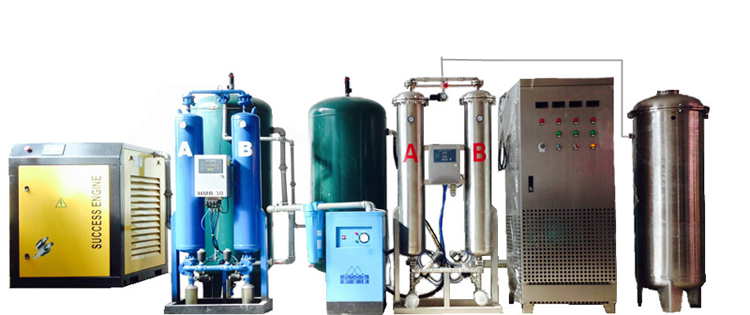

氣源系統包括：空氣壓縮機、儲氣罐、精密過濾器（S級）、冷凍干燥機、精密過濾器（S級）、吸附干燥機、儲氣罐、精密過濾器（S級）
氣源部分：上述氣源部分為本套系統全套標配，滿足以上氣源技術參數要求，已可采用外接干燥潔凈空氣氣源或氧氣源供臭氧發生系統使用。
